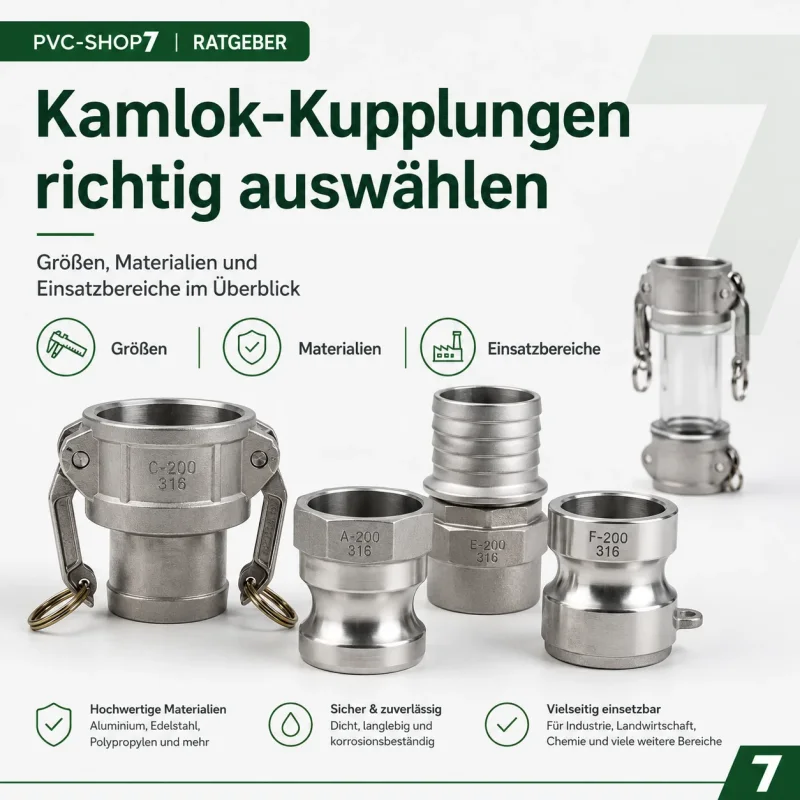

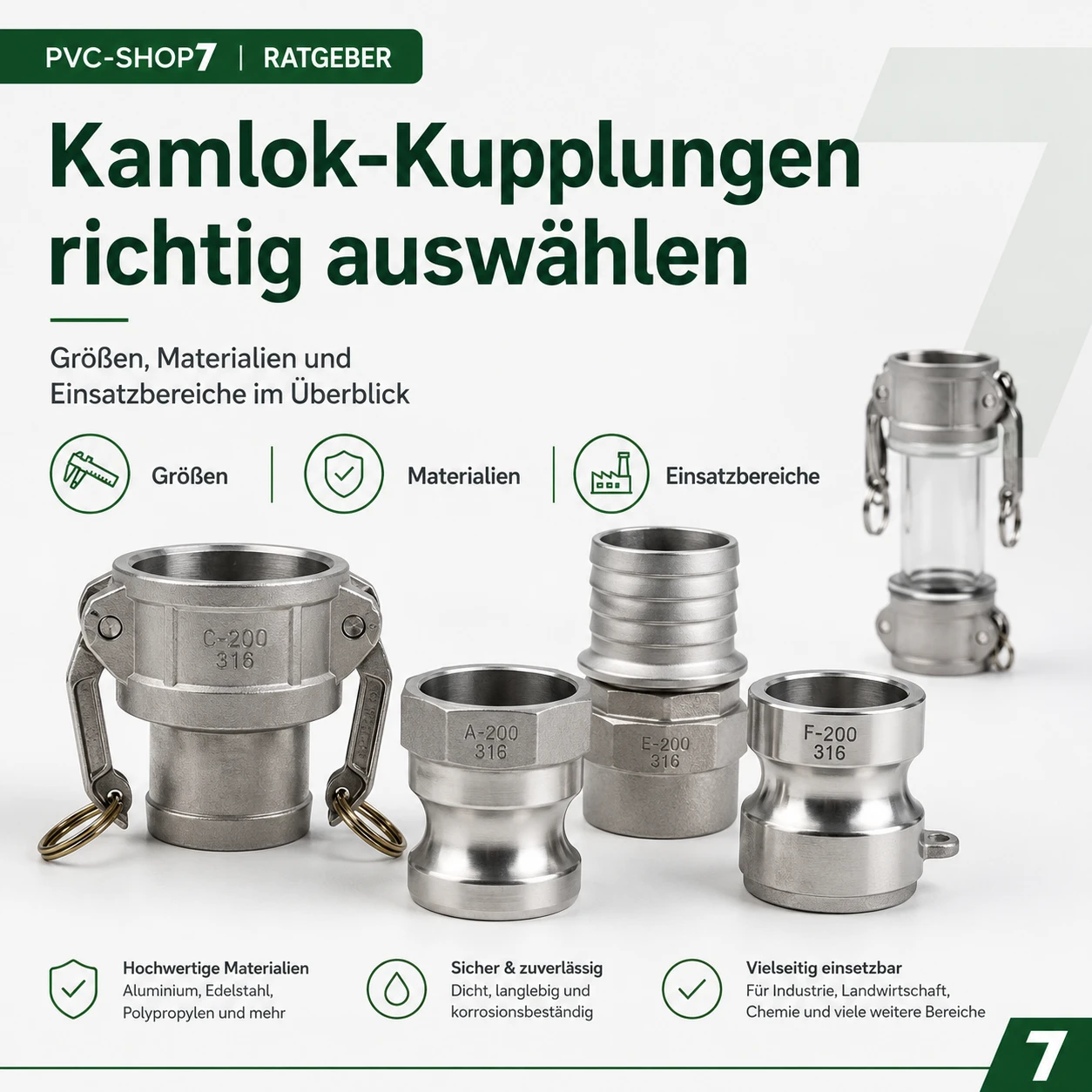

Kamlok-Kupplungen richtig auswählen
Kamlok-Kupplungen, auch Camlock-Kupplungen genannt, ermöglichen das schnelle und werkzeuglose Verbinden von Schlauch- und Leitungssystemen. Sie werden in vielen Bereichen eingesetzt – von Wasser und Bewässerung über Landwirtschaft bis hin zu Industrie, Tanktechnik und chemischen Anwendungen.
Wie funktioniert eine Kamlok-Kupplung?
Eine Kamlok-Verbindung besteht in der Regel aus einem Kupplungsstecker und einer Kupplungsmuffe. Die Verbindung wird über zwei Hebelarme geschlossen und dadurch sicher verriegelt. Die Abdichtung erfolgt über eine eingelegte Dichtung in der Kupplungsmuffe.
Der große Vorteil liegt in der schnellen Handhabung: Leitungen lassen sich ohne aufwendiges Verschrauben verbinden, lösen oder bei Bedarf umsetzen. Das spart Zeit und erleichtert die Arbeit bei mobilen sowie fest installierten Systemen.
Die passende Größe bestimmen
Kamlok-Kupplungen werden üblicherweise nach Zollgrößen ausgewählt. Entscheidend ist dabei nicht nur die Bezeichnung der Kupplung, sondern vor allem der vorhandene Schlauch-Innendurchmesser, Rohranschluss oder Gewindeanschluss.
| Kamlok-Größe | Typischer Bereich |
|---|---|
| 1/2 Zoll | kleinere Leitungen und technische Anschlüsse |
| 1 Zoll | Wasser-, Garten- und Maschinenanschlüsse |
| 2 Zoll | Pumpen, Tanktechnik und mittlere Schlauchleitungen |
| 3 Zoll | größere Förderleitungen und Bewässerungssysteme |
| 4 Zoll und größer | hohe Fördermengen, Industrie und Tankanlagen |
Wichtig: Zollbezeichnung, Schlauchmaß und Anschlussart müssen immer zusammenpassen. Bei Unsicherheit sollte zusätzlich der tatsächliche Innen- oder Außendurchmesser kontrolliert werden.
Materialien im Vergleich
Das Material der Kamlok-Kupplung beeinflusst Gewicht, Korrosionsbeständigkeit, chemische Beständigkeit und die Eignung für den jeweiligen Einsatzbereich.
- Aluminium: leicht, robust und besonders beliebt für Wasser, Bewässerung, Landwirtschaft und Tanktechnik.
- Edelstahl: korrosionsbeständig und geeignet für anspruchsvollere Anwendungen, etwa in Industrie, Lebensmittelbereich oder bei aggressiveren Medien.
- Polypropylen: leicht und chemisch beständig, häufig bei chemischen Flüssigkeiten, Dünger- oder Säureanwendungen eingesetzt.
- Messing: bewährtes Material für bestimmte technische Anwendungen, je nach Medium und Anschlussbereich.
Welche Dichtung ist die richtige?
Die Dichtung übernimmt die zentrale Aufgabe der Abdichtung. Welcher Werkstoff geeignet ist, hängt immer vom Fördermedium, der Temperatur und den konkreten Einsatzbedingungen ab.
| Dichtungswerkstoff | Typische Anwendung |
|---|---|
| NBR | Wasser, Öle, Kraftstoffe und viele technische Anwendungen |
| EPDM | Wasser, Heißwasser, Reinigungsmedien sowie viele Außenanwendungen |
| FKM / Viton | höhere Temperaturen, Lösungsmittel und viele aggressive Medien |
Die Beständigkeit einer Dichtung ist immer abhängig von Medium, Temperatur, Druck und Konzentration. Vor dem Einsatz sollte die Materialeignung sorgfältig geprüft werden.
Typische Einsatzbereiche von Kamlok-Kupplungen
Durch die flexible Bauweise und die schnelle Verbindungstechnik werden Kamlok-Kupplungen in zahlreichen Bereichen eingesetzt:
- Wasserförderung und Bewässerung
- Landwirtschaft und Gülletechnik
- Tank- und Befülltechnik
- Pumpen- und Schlauchsysteme
- Industrie und Anlagenbau
- Fahrzeug- und Maschinenbau
- Chemie- und Prozessanwendungen
- Mobile Service- und Baustelleneinsätze
Wann ist ein Schauglas mit Kamlok-Kupplungen sinnvoll?
Ein Schauglas mit Kamlok-Kupplungen ist besonders praktisch, wenn der Durchfluss eines Mediums direkt sichtbar kontrolliert werden soll. Es kann helfen, Luftblasen, Verschmutzungen, Farbveränderungen oder eine ungleichmäßige Förderung frühzeitig zu erkennen.
Besonders sinnvoll ist ein Schauglas bei Pumpen, Tankanlagen, Bewässerungssystemen, mobilen Schlauchleitungen und technischen Prozessen mit optischer Medienkontrolle.
Häufige Fehler bei der Auswahl vermeiden
- Falsche Zollgröße oder nicht passender Schlauchdurchmesser
- Ungeeignetes Kupplungsmaterial für das verwendete Medium
- Falsche Dichtung oder verschlissene Dichtungen
- Beschädigte Hebelarme oder verschmutzte Dichtflächen
- Zu starke Belastung durch Zug, Verdrehung oder Schlauchgewicht
- Fehlende Prüfung von Druck, Temperatur und Medienbeständigkeit
