Tankwagenkupplungen richtig auswählen – MK, VK, MB und VB einfach erklärt
Was ist eine Tankwagenkupplung?
Tankwagenkupplungen, häufig auch als TW-Kupplungen bezeichnet, ermöglichen das schnelle und sichere Verbinden von Schlauchleitungen, Rohrleitungen und Tankanlagen. Sie werden unter anderem in der Tanktechnik, Mineralölwirtschaft, Landwirtschaft, Industrie sowie beim Befüllen und Entleeren von Behältern eingesetzt.

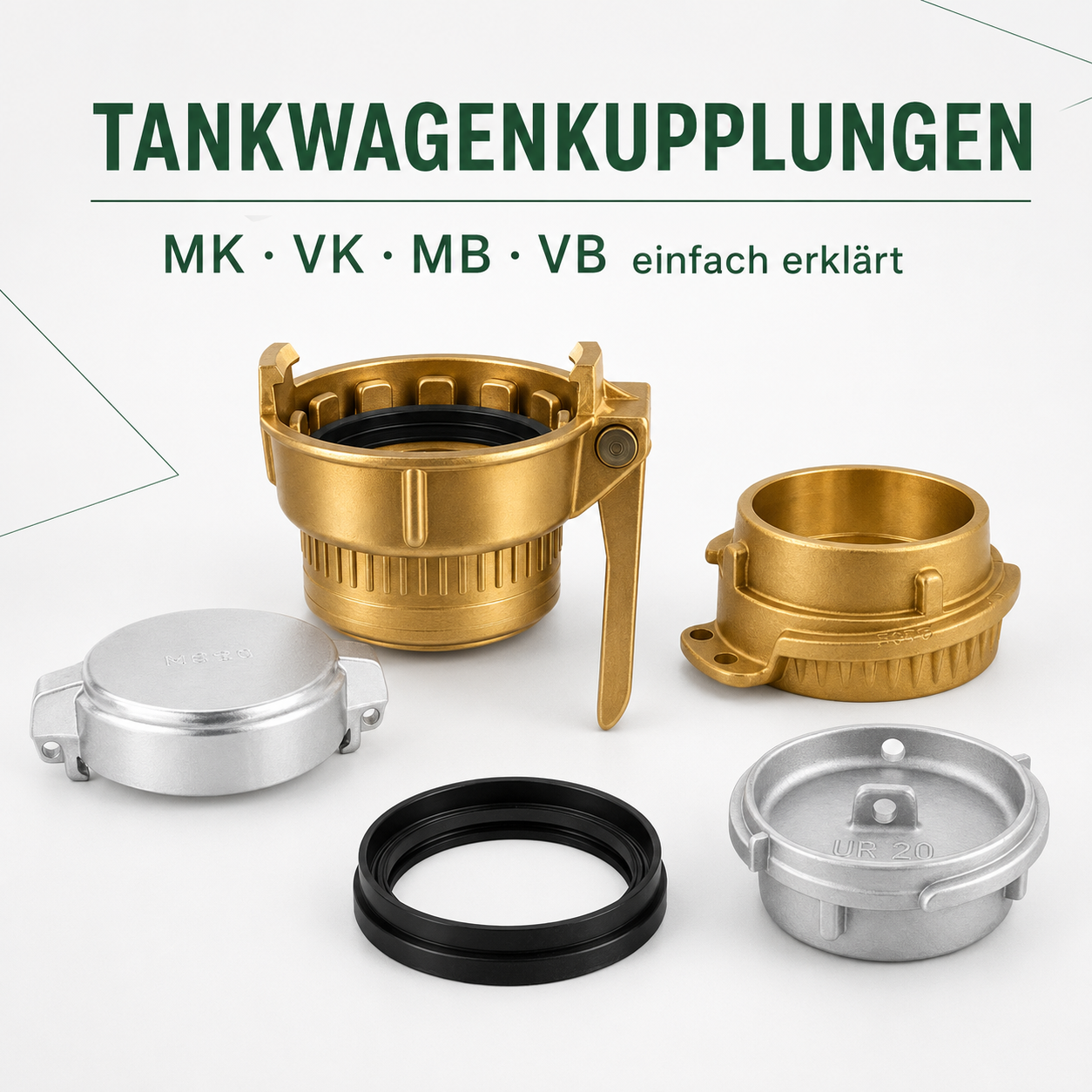

Die genormte Bauweise erleichtert die Auswahl zueinander passender Kupplungsteile. Zu den wichtigsten Ausführungen gehören die Mutterkupplung MK, die Vaterkupplung VK sowie die Verschlüsse MB und VB.
Eine Übersicht geeigneter Ausführungen, Größen und Zubehörteile finden Sie in unserer Kategorie Tankwagenkupplungen und Schnellkupplungen.
MK – die Mutterkupplung mit Spannringhebel
Die Bezeichnung MK steht für Mutterkupplung. Dieses Kupplungsteil wird auf die passende Vaterkupplung VK aufgesetzt. Durch das Drehen des Spannrings werden beide Kupplungshälften gegeneinandergezogen. Anschließend wird der Hebel umgelegt und die Verbindung gesichert.
Die im Kronenstück eingesetzte Form- beziehungsweise Lippendichtung dichtet die Verbindung zwischen MK und VK ab. Der Werkstoff der Dichtung muss dabei zum geförderten Medium und zur vorgesehenen Betriebstemperatur passen.
Tankwagenkupplung Typ MK aus Messing CW614N mit Spannringhebel
VK – die passende Vaterkupplung
Die Abkürzung VK bezeichnet die Vaterkupplung. Ihr Kupplungsansatz bildet das passende Gegenstück zur Mutterkupplung MK. Beim Kuppeln greift der Spannmechanismus der MK über den Kupplungsrand der VK und zieht beide Bauteile dicht zusammen.
Vor der Auswahl sollten insbesondere die Nennweite, Gewindegröße, Werkstoffausführung, Dichtungsbeständigkeit und das geförderte Medium geprüft werden. Nur zueinander passende Größen dürfen miteinander verbunden werden.
Tankwagenkupplung Typ VK aus Messing CW614N nach DIN EN 14420-6
Welche Größen sind gebräuchlich?
Tankwagenkupplungen werden häufig in den Größen 2 Zoll, 3 Zoll und 4 Zoll beziehungsweise in den entsprechenden Nennweiten eingesetzt. Die richtige Größe richtet sich nach der vorhandenen Schlauchleitung, dem Anlagenanschluss und dem benötigten Durchfluss.
Wichtig: Die Zollangabe der Kupplung muss passend zum jeweiligen Gegenstück ausgewählt werden. Unterschiedliche Größen lassen sich nur mithilfe eines geeigneten Übergangsstücks verbinden.
MB und VB – Schutz und sicherer Verschluss
Offene Kupplungsanschlüsse sollten nach der Verwendung mit einem passenden Verschlussteil geschützt werden. Dadurch lassen sich das Eindringen von Schmutz und Fremdkörpern sowie das unbeabsichtigte Austreten von Restmedien reduzieren.
- MB: Blind- oder Verschlusskappe für eine Vaterkupplung VK
- VB: Blind- oder Verschlussstopfen für eine Mutterkupplung MK
Die Verschlüsse müssen in derselben Nenngröße wie das vorhandene Kupplungsteil gewählt werden. Vor dem Öffnen oder Entfernen ist grundsätzlich sicherzustellen, dass die Leitung vollständig drucklos ist.
Tankwagenkupplung-Kappe Typ MB aus Aluminium für Vaterkupplungen VK
Die richtige Dichtung auswählen
Die Dichtung ist ein entscheidender Bestandteil der Kupplungsverbindung. Bei der Mutterkupplung MK stellt die Lippendichtung die Abdichtung zum angeschlossenen VK-Teil her. Eine beschädigte, verhärtete oder chemisch ungeeignete Dichtung kann die Betriebssicherheit beeinträchtigen.
NBR-Dichtungen werden häufig für öl- und kraftstoffhaltige Medien eingesetzt. Die tatsächliche Eignung muss jedoch immer anhand des konkreten Mediums, seiner Konzentration, der Temperatur und der Betriebsbedingungen geprüft werden.
Praxistipp: Dichtflächen und Dichtungen sollten regelmäßig auf Risse, Verformungen, Ablagerungen und Verschleiß kontrolliert werden. Beschädigte Dichtungen sind vor der nächsten Verwendung auszutauschen.
Unterschiedliche Größen sicher verbinden
Nicht jede Anlage besitzt durchgehend dieselbe Nennweite. Müssen unterschiedliche Kupplungsgrößen oder Kupplungsseiten miteinander verbunden werden, kommen speziell abgestimmte Übergangsstücke zum Einsatz.
Ein Übergang von MK80 auf VK50 verbindet beispielsweise eine 3-Zoll-Mutterkupplungsseite mit einer 2-Zoll-Vaterkupplungsseite. Dadurch lassen sich vorhandene Anschlüsse an unterschiedliche Leitungs- oder Anlagengrößen anpassen.
Übergangsstück für Tankwagenkupplungen MK80 3 Zoll auf VK50 2 Zoll
Auswahlhilfe für die passende TW-Kupplung
- Kupplungsseite bestimmen: Wird eine MK-, VK-, MB- oder VB-Ausführung benötigt?
- Nennweite prüfen: Müssen 2, 3 oder 4 Zoll miteinander verbunden werden?
- Anschluss kontrollieren: Gewindeart und Gewindegröße müssen zur Anlage passen.
- Werkstoff auswählen: Messing, Edelstahl oder Aluminium passend zur Anwendung bestimmen.
- Dichtung abstimmen: Werkstoffbeständigkeit gegenüber Medium und Temperatur prüfen.
- Betriebsbedingungen beachten: Druck, Temperatur und Einsatzumgebung berücksichtigen.
Sicherheit beim Kuppeln und Entkuppeln
Vor dem Verbinden müssen Kupplung, Dichtfläche und Dichtung sauber und unbeschädigt sein. Die MK ist vollständig auf die passende VK aufzusetzen und mit dem Spannringhebel ordnungsgemäß zu verriegeln.
Achtung: Tankwagenkupplungen dürfen niemals unter Druck geöffnet werden. Vor dem Entkuppeln muss die Anlage abgeschaltet, gegen unbeabsichtigtes Einschalten gesichert und vollständig druckentlastet sein. Die betrieblichen Sicherheitsvorgaben und Angaben des jeweiligen Herstellers sind zu beachten.
Tankwagenkupplungen und Zubehör entdecken
Ob Mutterkupplung MK, Vaterkupplung VK, Verschlusskappe, Ersatzdichtung oder Übergangsstück: Entscheidend sind eine passende Nenngröße, geeignete Werkstoffe und die Abstimmung auf das verwendete Medium.
